Leichtbeton

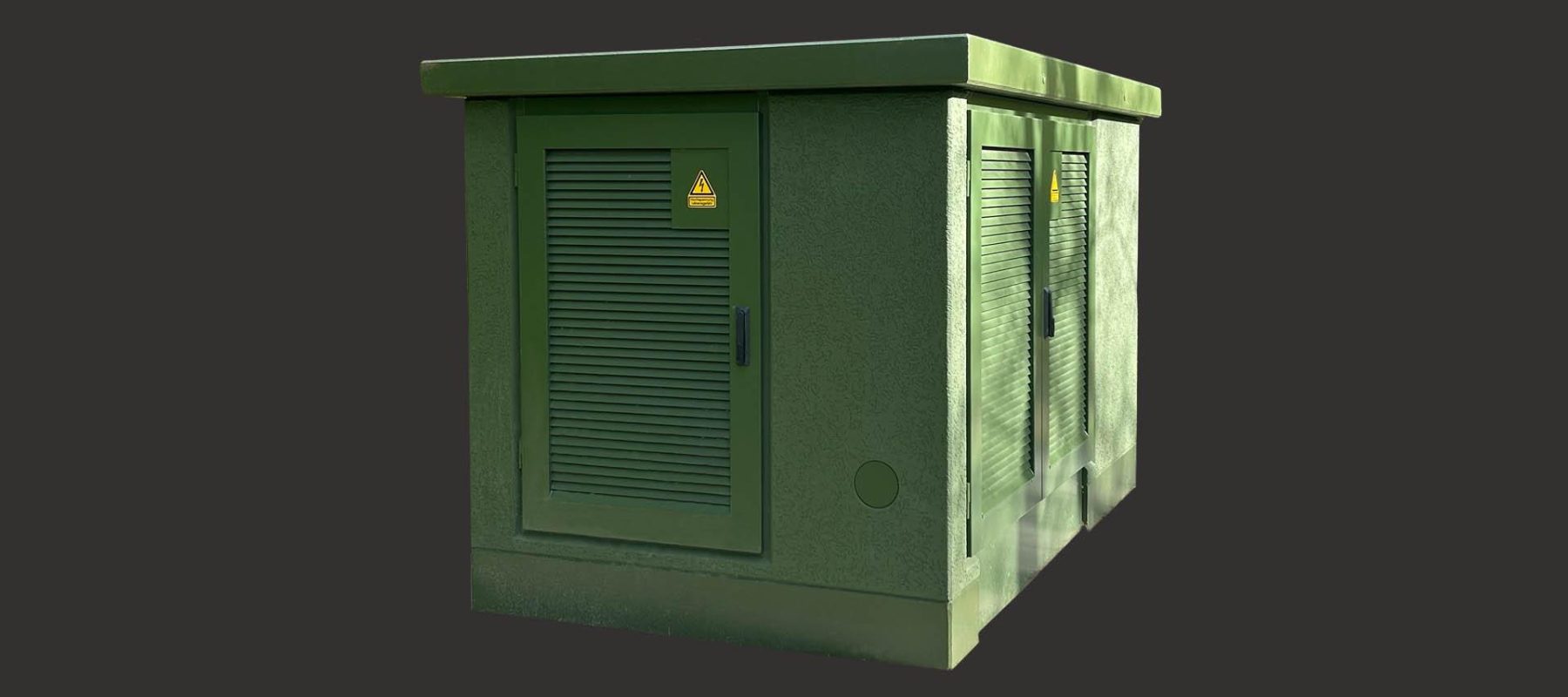

Kompaktstation GKP S1-M

  1. Front Page
  2. Our offering
  3. Supply stations
  4. Kompaktstationen
  5. GKP-S1-M

Die robuste und universell einsetzbare
Netzstation mit ansprechendem Gesamtbild

Fertigung in Leichtbeton oder Normalbeton

Fertigung gemäß IEC 62271-202 (VDE 0670-202)

Geeignet für die Ausrüstung mit Trafos bis 630 (800) kVA

Störlichtbogengeprüft* mit diversen SF6-isolierten MS-Schaltanlagen, z.B.: ABB Safe-Ring 24, Ormazabal GA/GAE, Schneider RM6/FBX, Siemens 8DJH

Lieferung mit kompletter, anschlussfertiger elektrotechnischer Ausrüstung

Zeichnung 1
Zeichnung 2
Zeichnung 3

Auf einen Blick

Stationsmaße:
294 x 183 x 248,5 cm
Transformator:
bis 630 (800) kVA / max. 170 x 105 x 190 cm
MSA:
max. 4 Felder / 148 x 140 x 90 cm
NSHV:
max. 160 x 130 x 40 cm / max. 16 NS-Leisten
Gewicht:
Waschbeton: 7,8 t ohne E-Ausbau, 11,0 t mit E-Ausbau
Sichtbeton: 6,9 t ohne E-Ausbau, 10,1 t mit E-Ausbau
Anhebeanker Dach:
4 x RD 18
Anhebeanker Station:
4 x SL 30

Download Kundenzeichnung

*) Störlichtbogengeprüft bzw. Ableitung von durchgeführten Störlichtbogenprüfungen möglich.
