SV-R1-378
Typ G001

  1. Startseite
  2. Leistungen
  3. Versorgungsstationen
  4. Begehbare Versorgungsstationen
  5. 282 cm × 360 cm

Begehbare Schaltstation mit stirnseitigem Zugang und einer Schaltfeldergröße bis max. 316 cm

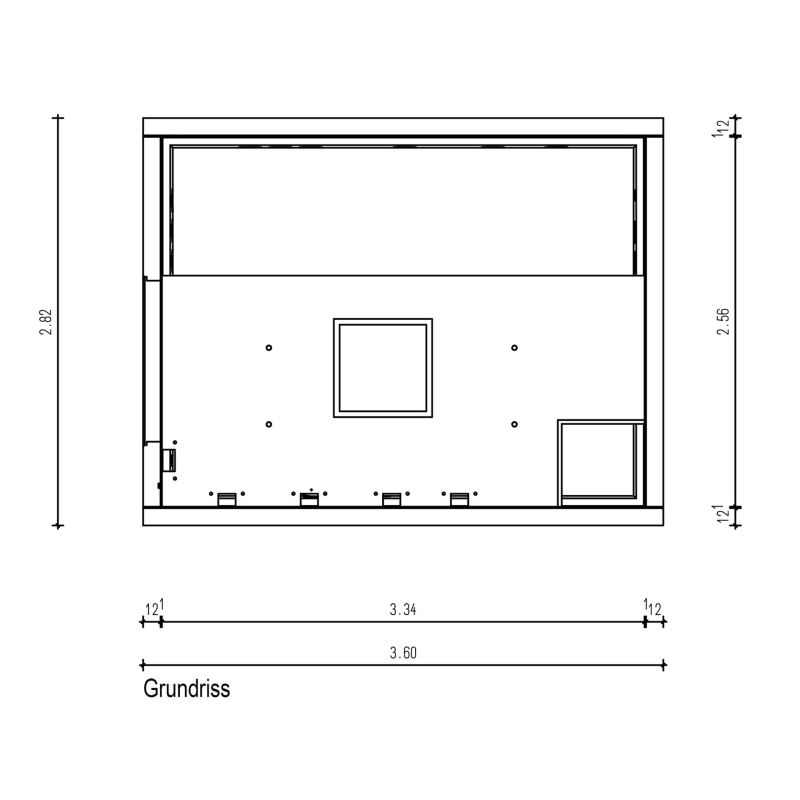

282 360 SV R1 378 Typ G001 Grundriss
Zeichnung 1
Zeichnung 2

Auf einen Blick

Stationstyp:
Schaltstation
Stationsmaße:
378 x 300 x 361,5 cm
Anzahl der Räume:
1
MSA:
max. 7 Felder / 316 x 90 x 200 cm
zusätzliche Wandmontagefläche:
250 x 200 cm
Anhebeanker Dach:
4 x RD 30
Anhebeanker Station:
4 x 20 t KK

Download Kundenzeichnungen

*) Störlichtbogengeprüft bzw. Ableitung von durchgeführten Störlichtbogenprüfungen möglich.
